Kontinuierlicher 24-Stunden-Ozongasdetektor in verschiedenen industriellen Umgebungen

  • Continuous 24h Ozone Gas Detector In Various Industrial Environments
  • Continuous 24h Ozone Gas Detector In Various Industrial Environments
Herkunftsort China
Markenname Zetron
Zertifizierung CE, ISO13485, ISO9001
Modellnummer UVOZ-1200
Min Bestellmenge 1
Verpackung Informationen Papierkarton
Lieferzeit 3-7 TAGE
Zahlungsbedingungen T/T, L/C, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 10000 Satz/Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Modell UVOZ-1200 Messbereich 0-200g/Nm3
Gas-Fluss 0,5 l ± 0,2 l/min Umgebungstemperatur -20 bis 50 °C
Maße 160 mm (H) x 260 mm (B) x 300 mm (T) Garantie 1 Jahr
Hervorheben

Kontinuierlicher Ozongasdetektor

,

24-Stunden-Ozongasdetektor

,

Ozondetektor für industrielle Umgebungen
Hinterlass eine Nachricht
Produkt-Beschreibung

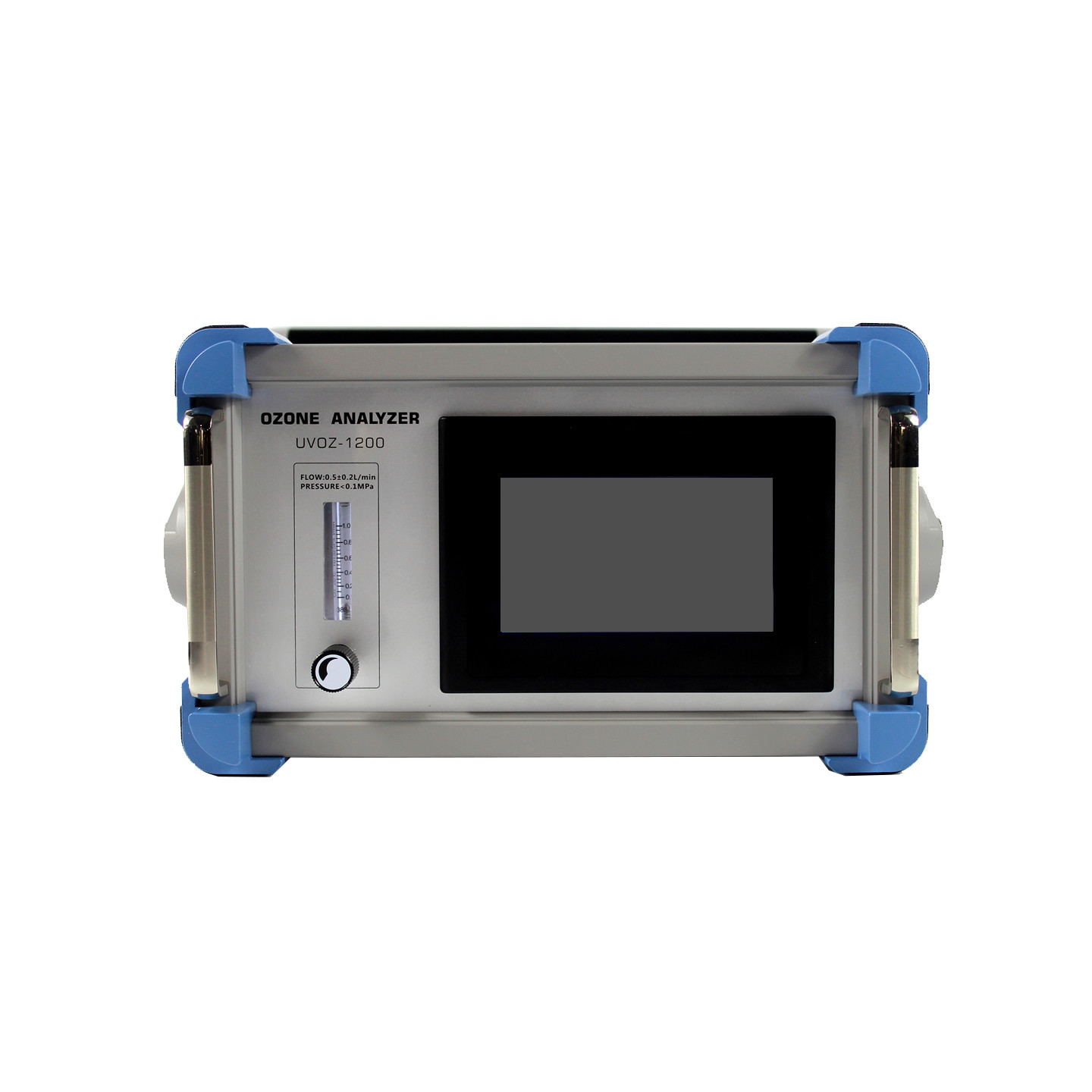

UVOZ-1200 Ozongasanalysator

ÜBERBLICK



Der Ozongasanalysator UVOZ-1200 berechnet die aktuelle Ozonkonzentration, indem er die Änderung der Lichtsignalintensität vor und nach der Ozonabsorption von UV-Licht misst.Das Gerät verwendet ein fortschrittliches Dual-Light-UV-Lichtquellensystem mit einem intelligenten Lampenmanagementsystem, das es der UV-Lampe ermöglicht, nach dem Einschalten schnell den Messzustand zu erreichen.Es wird hauptsächlich zur kontinuierlichen Erkennung von Ozongas in verschiedenen industriellen Umgebungen verwendet und kann auch zur Erkennung von Ozongas in in Betrieb befindlichen Pipelines, Behältern und anderen Umgebungen verwendet werden.

Die Kernkomponente verwendet ein langlebiges UV-Lichtquellensystem mit Quarzfolie mit hoher Durchlässigkeit, um die Stabilität des Nullpunkts zu gewährleisten und zu verhindern, dass die Nullpunktdrift die Genauigkeit der Detektionskonzentration beeinträchtigt.Gemäß dem Design der Fremdlichtzellentechnologie mit druckfester, schlagfester, unabhängiger Lichtzellenstruktur bleibt der Gasfluss, der Druck und die Durchflussrate des Nullkalibrierungsbetriebs unverändert, um die Auswirkungen des Luftstroms auf die Nullkalibrierung zu verhindern, ohne den Ozoneinlass zu schließen kann den Nullkalibriervorgang abschließen, um sicherzustellen, dass das Gerät 24 Stunden am Tag im Dauerbetrieb sein kann.


MERKMALE



Messprinzip: Genaue Messung durch photometrisches Absorptionsprinzip nach dem Lambert-Beerschen Gesetz.

Lichtquellensystem: Ausländisches UV-Lichtquellensystem mit langer Lebensdauer (Wellenlänge 253,7 nm), kostenlose 3-Jahres-Garantie.
Verwendung: Inneninstallation mit Strom- und Signalanschlüssen.
Intelligente Kompensation: eingebaute Temperatur- und Druckkompensation und Anzeige, mit automatischer Kompensation der Lichtquelle.
Betriebsmodus: Der Benutzer kann je nach Betriebszustand zwischen manueller Nullkalibrierung und automatischer Nullkalibrierung wählen, die Zeit für die automatische Nullkalibrierung kann eingestellt werden.
Anzeigeeinheiten: g/Nm3, mg/NL, %WT, ppm, mg/Nm3 optional.
Datenanzeige: HD-Farb-Touchscreen, hohe Konzentrationsbereichseinstellung für den Massendurchfluss des einströmenden Gases, Echtzeitanzeige des Ertrags.

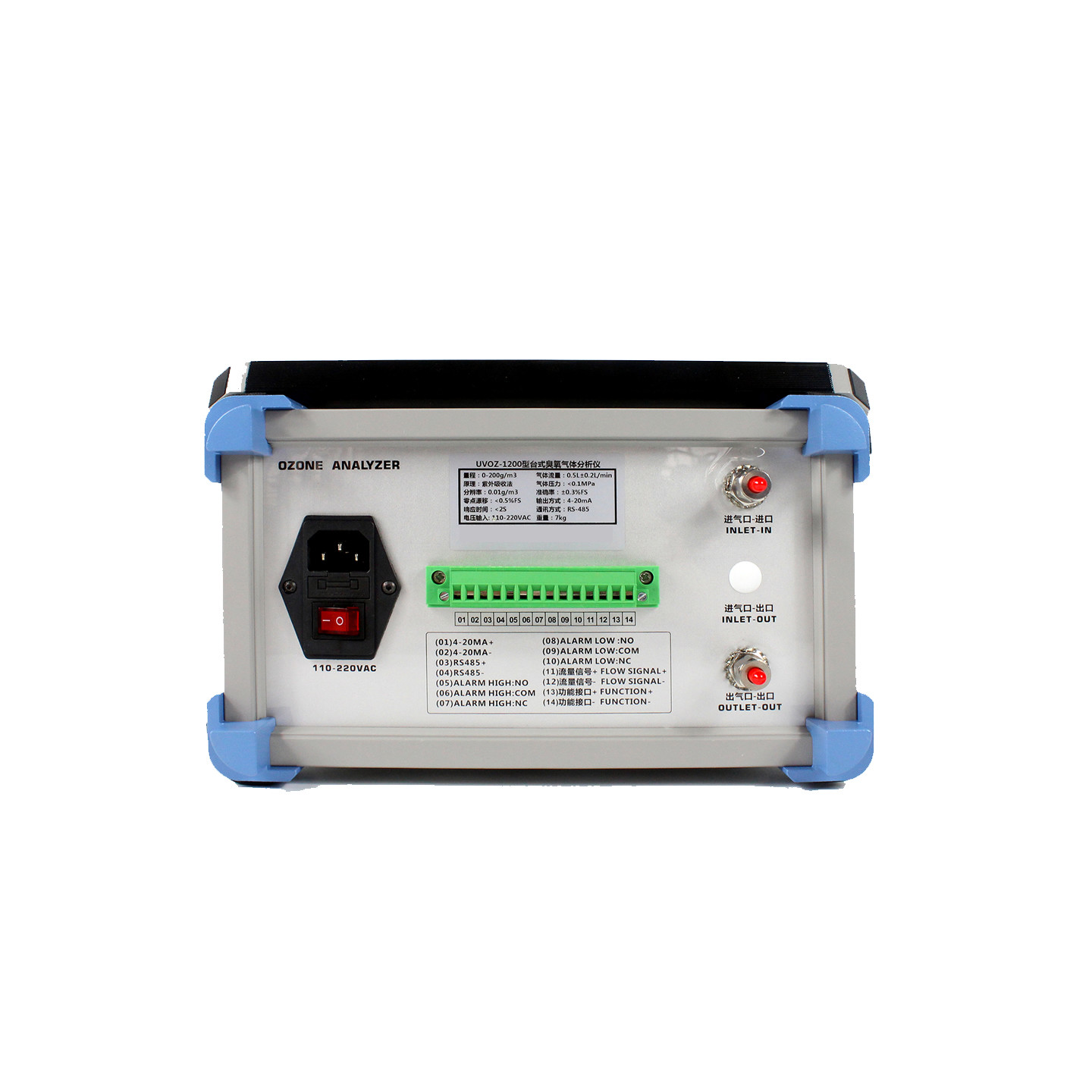

Ausgangsfunktionen: 4-20 mA, RS485-Kommunikation, zwei Sätze von Alarmpunktausgängen, elektronischer Durchflussmessereingang usw.



PARAMETER



Modell UVOZ-1200
Messbereich 0-200g/Nm3
Optionale Bereiche 0–300 g/Nm3, 0–100 g/Nm3, 0–50 g/Nm3, 0–1000 ppm
Probenahmeverfahren Überdruckprobenahme, Unterdruckprobenahme (optional)
Anzeigeschnittstelle 4,3-Zoll-Touchscreen-Bedieneroberfläche
Inhaltsschnittstelle Ozonkonzentration, Temperatur, Druck
Einheiten anzeigen g/Nm3, mg/NL, %WT optional
Bildschirmauflösung 0,01 g/Nm3
Gasstrom 0,5 l ± 0,2 l/min
Konzentrationsfehler 0,3 % v.E. max
Linearitätsfehler 0,2 % v.E. max
Nullpunktdrift <±0,3 %.FS
Reaktionszeit 0,03 s für Signal, 0,3 s für Anzeige
Umgebungstemperatur -20 bis 50 °C
Tandem-Probenöffnung Φ8 (8 mm * 6 mm) (optional)
Ansaugöffnung umgehen Φ6 (6mm*4mm)
Kommunikationsmethode RS-485
Ausgabemodus 4-20mA (aktiv)
Stromversorgung Wechselstrom 110-220 V
Maße 160 mm (H) x 260 mm (B) x 300 mm (T);
Notiz 1 mg/l = 1 g/m3 = 467 ppm.
Kostenlose Garantie 24 Monate (Mainframe-Sensor)



Kontinuierlicher 24-Stunden-Ozongasdetektor in verschiedenen industriellen Umgebungen 0

SCHILD

O3-Analysator,Gas-Ozonkonzentrationsanalysator,Ozonverschmutzungsmonitor,Ozonkonzentrationsdetektor,Tisch-Ozondetektor,OEM/ODM-Service.
